分子式：C₃₈H₇₆N₂O₂

分子量：593.04

MDL號：MFCD00059224

EINECS號：203-755-6

物理性質(zhì)：

1、性狀：白色至淡黃色粉末或粒狀物。

2、密度(g/mL,25℃)：0.98

3、熔點(℃)：142~144

4、閃點(℃)：285

5、溶解性：不溶于水、乙醇、苯、四氯化碳、甘油等溶劑，在熔點或高于熔點的溫度下，可溶于混合二甲苯、萜烯、丁醇、甲基溶纖劑等高沸點溶劑及熱的氯代烴類和芳烴溶劑，溶液冷卻后析出沉淀或膠體。

化學(xué)性質(zhì)：

對酸、堿和介質(zhì)穩(wěn)定。

儲存方法：

紙袋包裝。貯存于陰涼、干燥處。本品有毒，操作時應(yīng)注意防護。

制備路徑：

1、由硬脂酸與乙二胺反應(yīng)而得。

2、將1 mol硬脂酸投入反應(yīng)釜中，加熱熔化。在攪拌下繼續(xù)升溫，升溫至140 ℃左右開始加入乙二胺，加入量相當于硬脂酸質(zhì)量份數(shù)的1.5 倍。將生成的副產(chǎn)物水和低沸點物通過分水器分出，反應(yīng)溫度維持在140～160 ℃，當分出的水中不再含有乙二胺時，反應(yīng)終止，趁熱出料，成型后冷卻包裝。

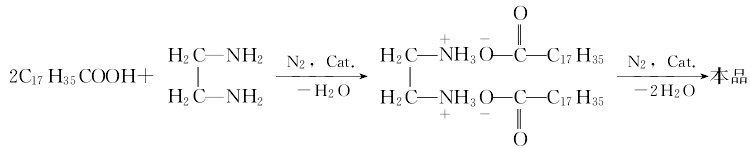

3、將計量好的乙二胺和抗氧劑加入乙二胺計量罐中，然后向反應(yīng)釜投入一定量的硬脂酸。用N2置換反應(yīng)釜中的空氣3次，然后加入乙二胺，反應(yīng)釜夾套油浴升溫加熱，當硬脂酸全部熔化后開動攪拌，在氮氣流保護下，繼續(xù)升溫�？刂粕郎厮俣龋�當溫度達到120℃時，恒溫反應(yīng)2h后，再加入催化劑繼續(xù)升溫，并控制升溫速度，當溫度達到180℃時，恒溫3～4h。測定產(chǎn)品的酸值，如未達到酸值＜10mgKOH/g，再補加催化劑，升溫到200℃，測定酸值合格為止。然后冷卻到160℃，迅速出料、結(jié)片，制成片狀后粉碎成產(chǎn)品。合成反應(yīng)式如下：

工藝控制參數(shù)為：硬脂酸與乙二胺的摩爾比為1.7∶1；采用復(fù)合抗氧劑A+B，其添加量為硬脂酸投料量的0.03%；并用N2保護，于120℃保溫2h，后以每分鐘升溫1℃的速度升溫到180℃，并在180℃保溫縮合4h。產(chǎn)品的酸值≤5mgKOH/g，白度值＜5，熔點140～145℃。

主要用途：

1、本品用作塑料的潤滑劑，具有良好的內(nèi)部和外部潤滑作用，并可用作脫膜劑。主要用于聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、ABS、酚醛、氨基樹脂，每百份樹脂中用量為0.2～2份。

2、在膠黏劑、蠟中添加本品有防結(jié)塊和脫模性好的效果。

3、在涂料和橡膠中添加本品，可提高烘烤漆和橡膠制品的表面光澤度。

4、可對淀粉等天然膠黏劑進行改性。主要用作聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、ABS、酚醛、氨基樹脂的潤滑劑或脫膜劑，具有良好的內(nèi)部和外部潤滑作用。每百份樹脂中用量為0.2～2份。

5、潤滑性能優(yōu)良，抗鈣鹽能力強，減阻效果好，用于飽和鹽水中鉆井降低動力消耗。
