硫醇(Thiol)是一種包含巰基官能團的化合物。硫醇的英文單詞thiol也來源于“thion”和“alcohol”兩個詞的組合，其中第一個部分來源于希臘語的θεῖον (theion)，即“sulfur”。硫醇在英文中有時也被稱為“mercaptan”，這個單詞是1832年由丹麥哥本哈根大學(xué)的威廉•克里斯托弗•蔡斯(William Christopher Zeise)教授在發(fā)現(xiàn)硫醇時所給予的命名，這個詞來源于拉丁詞的mercurium captāns(英文：capturing mercury，中文：捕獲汞)，因為硫醇鹽和汞化合物的結(jié)合非常強。
很多硫醇，特別是低分子量的硫醇都具有強烈、令人生厭的類似大蒜味道。臭鼬所噴射的臭味就是低分子量的硫醇及其衍生物。這些低分子量的硫醇化合物，含量即使僅有十億分之十(10ppb)，人類鼻子都可以聞到。1937年3月18日美國德克薩斯州新倫敦中學(xué)(New London School)發(fā)生了造成295名學(xué)生和教師死亡的美國歷史上最嚴重學(xué)校慘案的天然氣大爆炸幾周之后，立法當局強制要求在天然氣(本身是無色無味的)中添加硫醇來確保泄漏會被及時感知。當然，并不是所有的硫醇都有這種令人不快的味道。

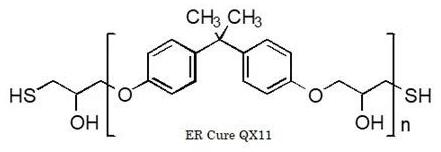

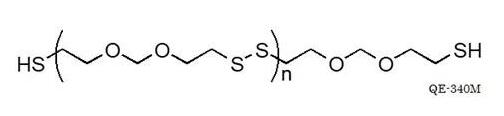

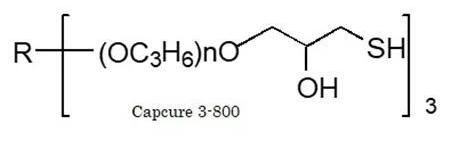

用于涂料工業(yè)中的硫醇，通常可以分為醚類結(jié)構(gòu)和酯類結(jié)構(gòu)。其中醚類結(jié)構(gòu)，包括東麗的QE-340M，ADEKA的EH-310，Cognis的Capcure3-800和三菱化學(xué)的ERCure QX11等。

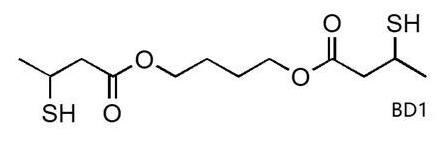

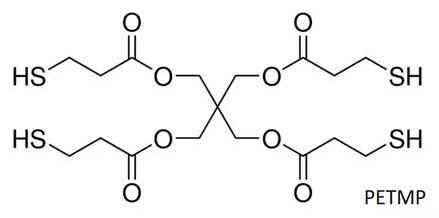

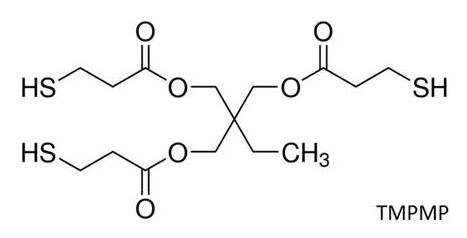

酯類結(jié)構(gòu)的硫醇通常來源于巰基羧酸于多元醇之間的酯化反應(yīng)而得到。包括堺化學(xué)、淀化學(xué)和BRUNOBOCK的TMPMP、PETMP等，以及昭和電工的KarenzMTBD1、PE1等。

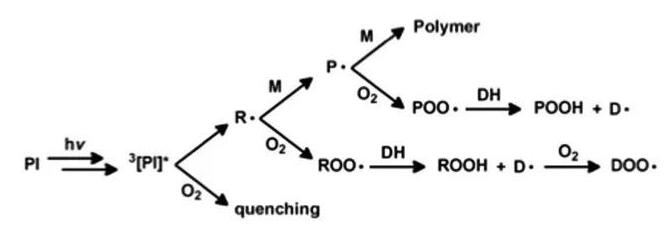

自由基型的光固化反應(yīng)都是通過光引發(fā)劑產(chǎn)生自由基，然后通過自由基進行鏈增長反應(yīng)使分子量得到不斷增加，整個體系從而得到固化。但是氧氣的存在會和自由基形成活性極低的過氧自由基，從而使得整個光固化反應(yīng)大大減緩，甚至中止。
從上個世紀50年代開始，人們就發(fā)現(xiàn)了硫醇在光固化樹脂配方反應(yīng)中對于氧氣的抑制作用，也就是克服氧阻聚效應(yīng)。其所發(fā)揮的作用和其濃度、官能度、丙烯酸酯種類以及光引發(fā)劑種類有密切的關(guān)系。硫醇所帶來的自由基逐步聚合反應(yīng)通常被定義為硫醇烯(thiol-ene)反應(yīng)。相應(yīng)反應(yīng)機理如下圖所示。
引發(fā)

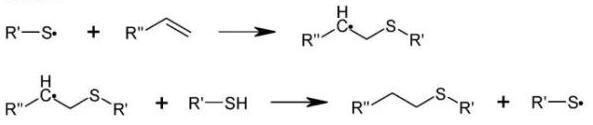

鏈增長

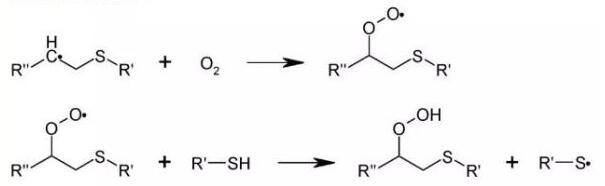

氧氣存在情況下
在光固化配方中，即使在不添加光引發(fā)劑的情況下，硫醇的加入也可以引發(fā)烯烴類化合物的光聚合反應(yīng)，光引發(fā)劑的加入可以進一步加快光固化反應(yīng)的進行。上圖所表示的是由硫醇引發(fā)的光聚合反應(yīng)，而當在丙烯酸酯及光引發(fā)劑同時存在的情況下，反應(yīng)的機理會變得更加復(fù)雜。Cramer和Bowman等人將硫醇和丙烯酸酯共同加入到配方中，發(fā)現(xiàn)丙烯酸酯的轉(zhuǎn)化率為硫醇的兩倍。實際配方中通常會使用官能度更高的硫醇，因為這不僅增加了反應(yīng)的官能團，同時也更快地增加反應(yīng)體系的粘度從而使得氧氣的擴散變慢。

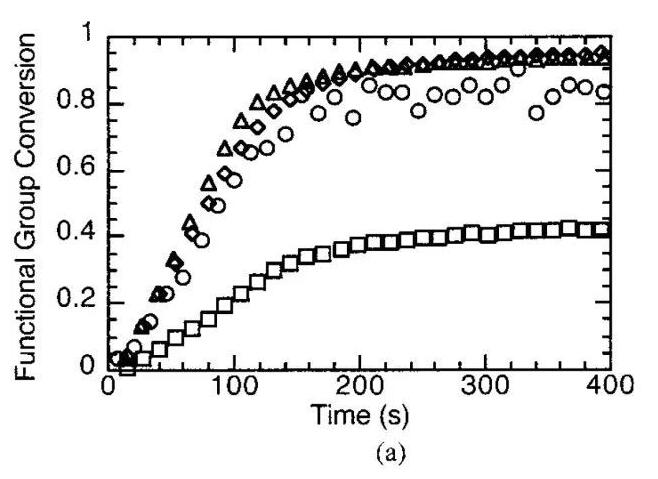

未添加光引發(fā)劑條件下硫醇-HDDA，硫醇-HDDMA和硫醇-二乙烯基苯體系的轉(zhuǎn)換率
a)硫醇()和丙烯酸酯官能團()1:1當量混合物，及硫醇()和丙烯酸酯官能團()1:4當量混合物；

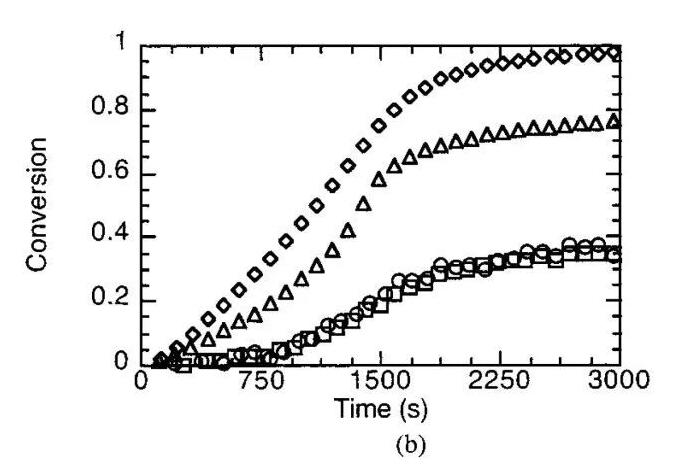

b)硫醇()和甲基丙烯酸酯官能團()1:1當量混合物，及硫醇()和甲基丙烯酸酯官能團()1:4當量混合物；

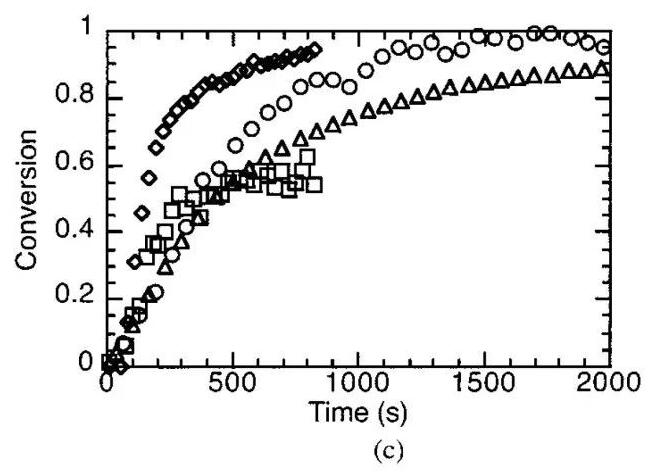

c)硫醇()和乙烯基苯官能團()1:1當量混合物，及硫醇()和乙烯基苯官能團()3:7當量混合物。樣品采用320-500nm波長紫外照射，強度15mW/cm2

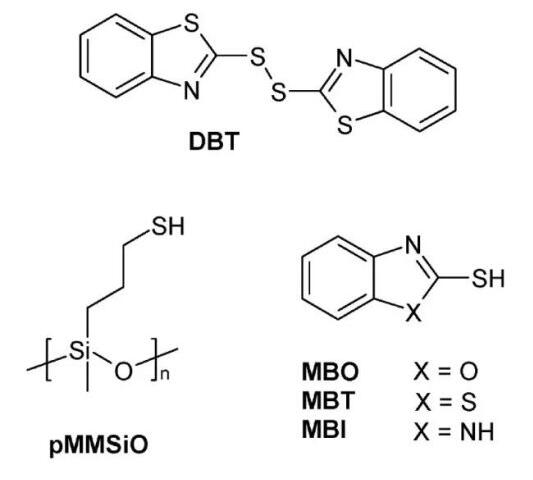

硫醇雖然可以有效地克服氧阻聚，但是氣味以及儲存穩(wěn)定性這兩個問題一直是其得到更加廣闊應(yīng)用的主要障礙。氣味主要來源于硫醇酯水解所產(chǎn)生的小分子(當然純度不高的硫醇也會殘留有氣味的小分子)，而儲存穩(wěn)定性則更多來源于熱引發(fā)的和丙烯酸酯的加成反應(yīng)。除了前面所提及的TMPMP(三羥甲基丙烷三(3-巰基丙酸酯))、PETMP(四(3-巰基丙酸)季戊四醇酯)等多官能的硫醇以外，另外一個增加硫醇本身穩(wěn)定性的思路就是采用聚合型的硫醇，如(巰基)丙基甲基硅氧烷(MMSiO)的聚合物，以及具有更強供氫能力和更好穩(wěn)定性的芳香族硫醇。
研究發(fā)現(xiàn)，對于采用I型光引發(fā)劑的反應(yīng)，添加0.1%wt的2-巰基苯并噁唑(MBO)可以增加固化速度并提高涂膜的機械性能，但更高的添加量反而會降低反應(yīng)速度。這是因為由于反應(yīng)早期會消耗掉之前的溶氧，從而增加反應(yīng)速度，但后期的氫轉(zhuǎn)移反應(yīng)卻會阻礙烷基自由基的鏈增長反應(yīng)。對于采用II型光引發(fā)劑的反應(yīng)，反應(yīng)是速度則和增感劑、粘度、單體供氫能力以及氧氣的存在與否相關(guān)。如二元噻唑化合物DBT可以增加氬氣環(huán)境下的聚合速度，但在氧氣情況下則無效。
對于硫醇化合物，從硫醇基團連接到主鏈上面的位置，我們可以分為一級硫醇和二級硫醇兩類。前面提到的TMPMP和PETMP，以及TMPMA(三羥甲基丙烷三(2-巰基乙酸酯))和PETMA(季戊四醇四(巰基乙酸)酯)，由于巰基都連接在端基的伯位上，都屬于一級硫醇。一級硫醇的活性相對要高一些，這也就意味著其儲存穩(wěn)定性相對更差一些。另外，一級硫醇的氣味相對也會大一些。
